Quand on bricole on se retrouver souvent à devoir tarauder une pièce ou reprendre un filetage. Beaucoup d’entre nous sont équipés ou peuvent se faire prêter l’outillage. Mais qu’en ai-t-il de nos compétences ? Voici un petit rappel...
Le Pas :

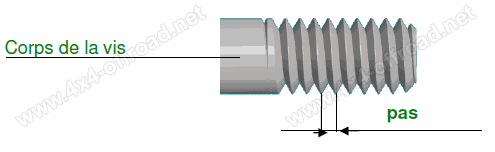

Il existe plusieurs pas, il correspond à la distance mesurée entre deux points homologues de deux filets consécutifs et s’exprime en mm.
Le Profils :
Il existe 4 type de profil. Le plus classique est le profit Métrique (M).
Dans la représentation normalisée d’un filetage on ne peut pas voir quel est le type de filet utilisé, c’est pourquoi on précisera le profil dans une désignation normalisée.
Le profil métrique (M) a pour base un triangle équilatéral.
Signification de la désignation d’un taraudage dit « M 10 »
M : Symbole du filetage Iso (pas métrique
10 : Diametre nominal en mm

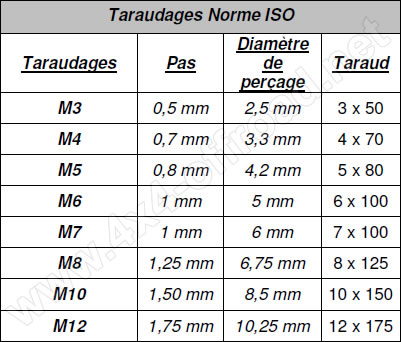

Le pas (entre 2 filets) pour un taraudage M10 est 1,5mm. Voir tableau des filetages
Les outils pour le taraudage
Le Tourne à gauche est l’outil permettant de maintenir le taraud. La manoeuvre du taraud s’effectue avec un tourne-à-gauche. Il peut comporter un ou plusieurs trous de section carrée pour l’entraînement du taraud. Choisir le trou qui s’ajuste le mieux sur le carré du taraud.
Il est souvent à ouverture réglable ; la fermeture ou l’ouverture s’obtient en tournant les poignées d’entraînement du tourne-à-gauche.
Les Tarauds : Ces derniers permettent de creuser un sillon hélicoïdal (filet) à l’intérieur d’un alésage calibré où vient se loger un élément fileté par exemple une vis Un jeu de tarauds composé de 3 tarauds :
- l’ébaucheur ou N°1 : Il permet de commencer le taraudage dans le trou
- l’intermédiaire ou N°2 : Il permet de creuser davantage les filets dans l’alésage
- le finisseur ou N°3 : Il permet de finir le taraudage aux cotes normalisées dans le trou percé à un diamètre prédéterminé.
Le diamètre de perçage.
Avant de commencer le taraudage, il est impératif de PERCER un trou afin d’y faire pénétrer le taraud.
Car réaliser un taraudage, consiste à tailler à l’aide d’outils appelés tarauds, des filets hélicoïdaux dans un trou percé à un diamètre qu’on déterminera en appliquant la formule ci-dessous :
Æ perçage = Æ nominal - pas
Exemple dans le cas d’un taraudage M4 à réaliser : Vous devrez percer à 3,3 mm de diamètre
Æ perçage = 4 (diamètre nominal) – 0,7 (pas) = 3,3 mm
