Rallonger une barre Panhard (Av ou Ar)

Soruce : www.distri4x4.com

Outillage Nécessaire
      1 Disqueuse
      1 Poste à Souder
      1 Perceuse


Matériaux nécessaires
      1 Barre Panhard
      1 un morceau de tube de la longueur de la rallonge
      1 tube épais de 45cm de long

La première étape consiste à évaluer la longueur dont la barre Panhard doit être rallongée.
Soit vous pouvez calculer la longueur théorique de la barre Panhard en fonction de la surélévation (petit calcul de trigo...)
Ou évaluer la taille nécessaire à l'aide d'un mètre et d'un morceau de carton.
Mesurer la hauteur entre l'axe du pont et le support de barre Panhard de votre véhicule et le comparer à la hauteur pour un véhicule d'origine (environ 3cm).


Dans notre exemple, la hauteur est de 13cm.
Démonter la barre Panhard.

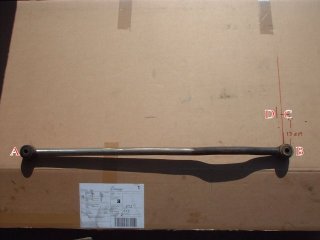

La poser sur un carton et noter à l'aide d'un feutre la position des 2 extrémités de la barre (A et B).
Tracer le point C à 13 cm au dessus du point B.

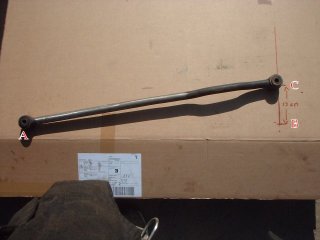

Faire pivoter la barre Panhard autour du point A en direction du point C.
Lorsque la barre Panhard arrive au niveau du point C, noter le point D.
Mesurer la distance entre C et D: c'est la distance dont il faut rallonger la barre Panhard d'origine.




Couper la barre Panhard au centre de la partie droite.
Couper un morceau de tube de 45 cm et le percer de part en part (trous de 10mm de diamètre) à plusieurs endroits.
Couper un morceau de tube de la longueur de la rallonge.
Glisser dans le tube l'extrémité gauche de la barre Panhard , la cale puis l'extrémité droite de la barre Panhard.

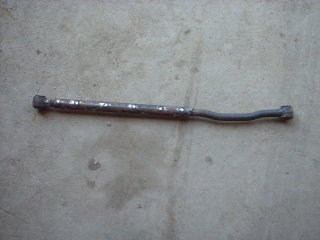

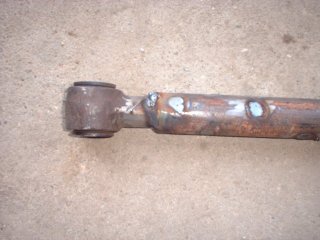

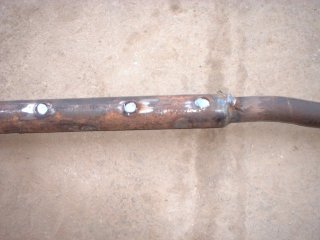

Centrer le tube puis souder la barre Panhard sur le tube. Remplir les perçages à la soudure.
