Branchement Electrique d'un Treuil

Suite à une panne de treuil lors de l’halloween challenge, j’ai démonté mon treuil pour le réparer, prévoyant j’ai fait des photos du branchement électrique avec mon téléphone pour éviter des problèmes au remontage. Malheureusement mon téléphone a mourut, du coup je suis dans le caca !

Sur le treuil que j’ai il y 3 plots et 4 relais dans le boitier. Le premier plan que j’ai trouvé c’était ça :

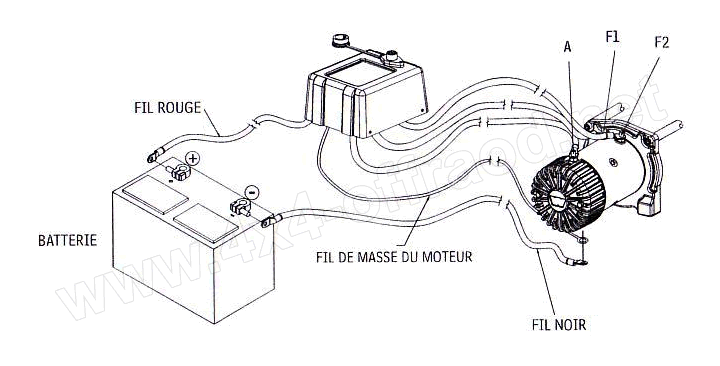

Branchement_Treuil

Franchement ça me sert à rien hormis savoir que le rouge c’est le + et le noir la masse ….

Après pas mal de recherche sur le net, j’ai eu réussi à trouver le bon branchement, et je vous offre les autres différentes façons de brancher un treuil en fonction du nombre de plots sur le treuil et de relais dans le boitier de commande.

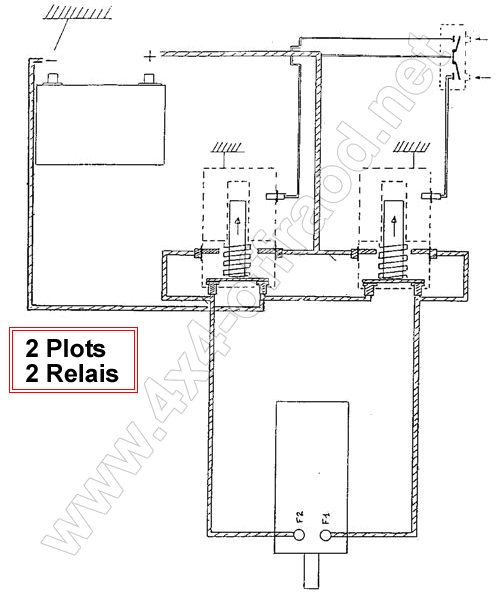

2P2R

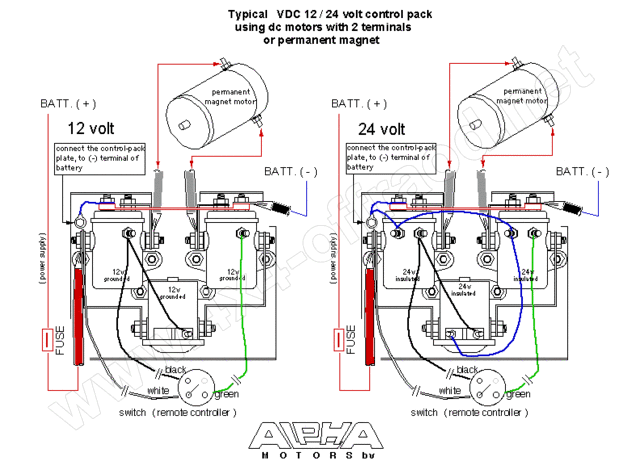

2P3R

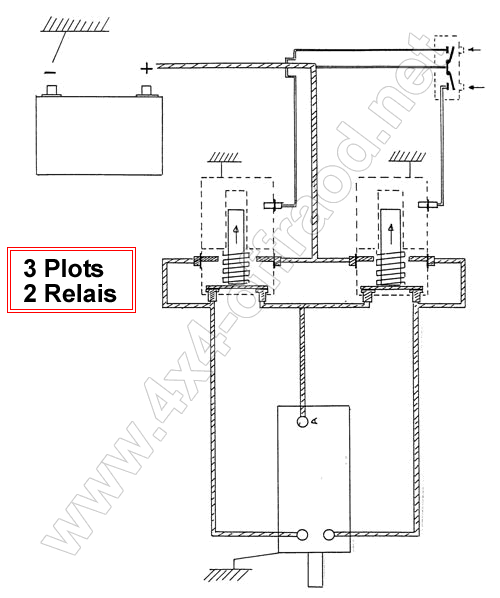

3P2R

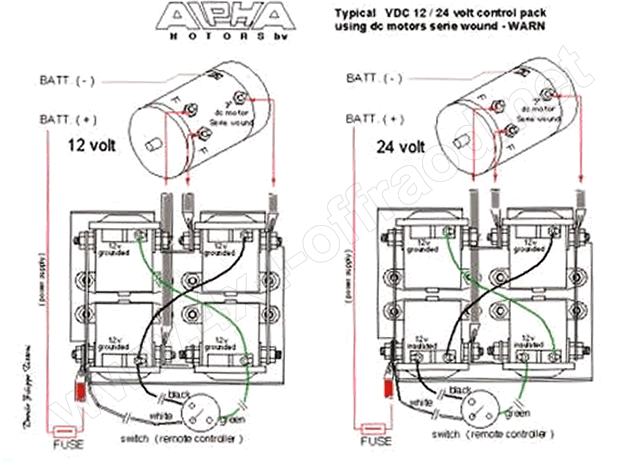

3P4R



J'espere que ces petits shémas vous aiderons.
