XJ - Réglage du boitier de direction
- Détails
- Création : 5 décembre 2009
- Mis à jour : 4 juillet 2015
- Écrit par Loripendr@gon
- Affichages : 29126

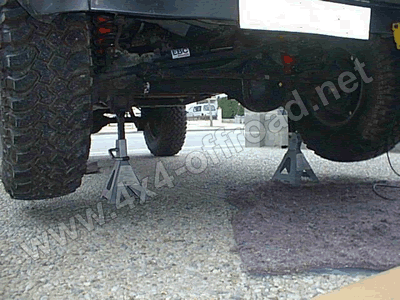

Lorsque le boîtier de direction prend du jeu il est possible de le corriger en agissant sur sa vis de réglage. Afin de déterminer le jeu dans la direction, mettre le véhicule sur chandelles à l'avant, demander l’aide a quelqu’un pour bloquer le volant ou ce servir d’un outil de blocage. Déterminer l'importance du jeu en manipulant à la main les roues AV.

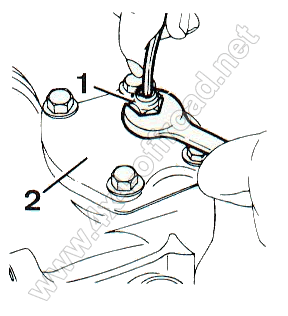

La vis de réglage se trouve sur le dessus du boîtier, accessible depuis le capot moteur.

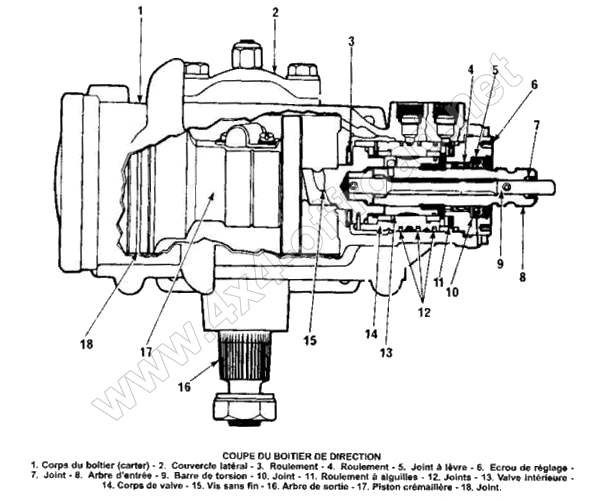

Voici une vue en coupe du boîtier de direction.

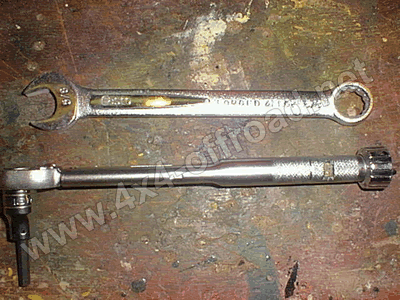

Outillage nécessaire:
1 clé plate US de 5/8eme (pour le contre écrou)
1 douille ou clé ALLEN US de 3/16eme (pour la vis de réglage)
Méthode de réglage :

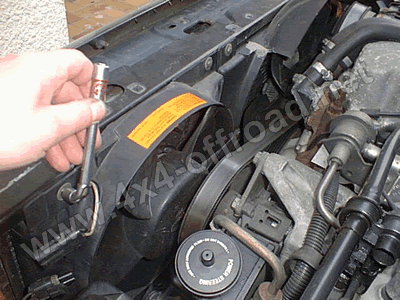

Démonter le ventilateur de clim, débrancher le connecteur électrique et déposer les 2 vis de fixations sur le dessus.

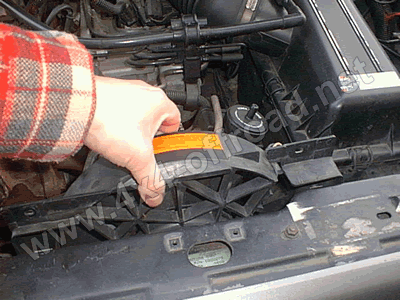

Extraire le ventilateur.

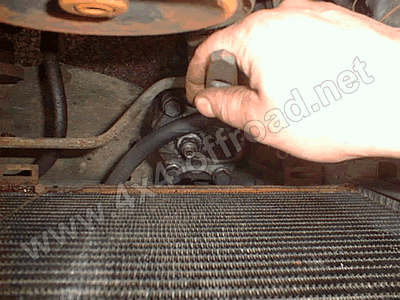

Nous avons maintenant accès au boîtier de direction, nettoyer le couvercle du boîtier.
Faire un repère afin de pourvoir retrouver le réglage d'origine.

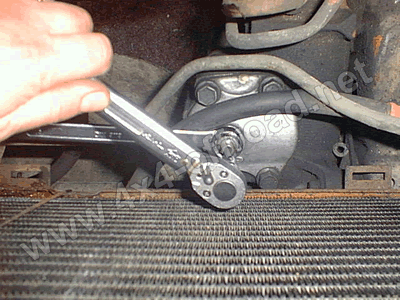

Desserrer le contre écrou puis serrer la vis de réglage afin de rattraper le jeu. Pour un jeu de 3mm environ, il faut serrer la vis de 140° vers la droite. Procéder par étape de serrage par 50° et contrôler aux roues le jeu. Une fois le jeu résorbé serrer le contre écrou.
Procéder ensuite au réglage de la géométrie du train avant par un professionnel disposant d'un équipement adapté.
