Blindage de boite de transfert pour KY260

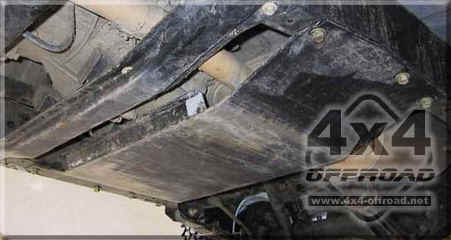

Sortant de chez un accessoiriste pour un blindage de ma boite de transfert j'ai chercher sur le net des plan pour la faire moi même...

J'ai trouver ça sur : www.patrol-gr.net

Blinda2

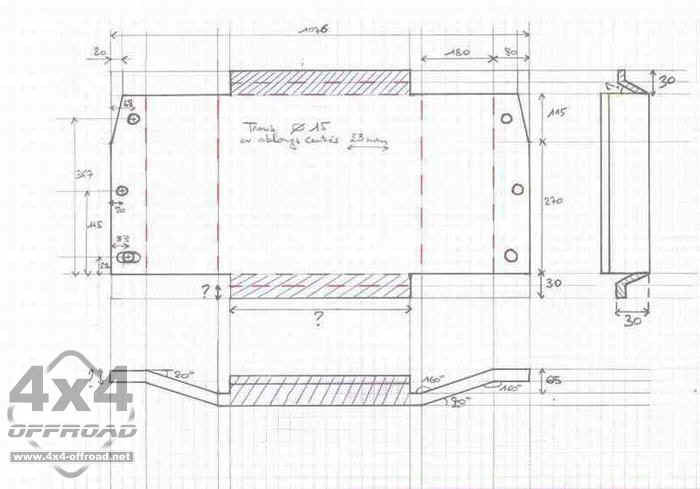

Donc voici le plan :
Blinda1
Il manque quelques cotes sans importance, que j'ai laissées à l'appréciation du tôlier, en lui expliquant le but de la réalisation.
Le plus important est de garder le 1076 de long car les cotes de perçages sont mesurées à partir des extrémités.

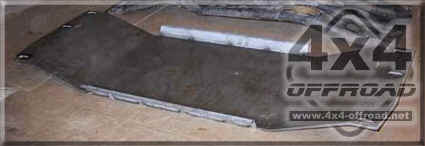

La première réalisation était en tôle d'acier de 7mm d'épaisseur. et pesée 25 Kg et a coûter 90 € (à titre indicatif).

On doit pourvoir amélioré la chose avec quelque ' ventilation ' ou en le faisant en alu !

Blinda3
