Atelier Land-Rover

Fabriquer des cônes inférieurs

Source : www.distri4x4.com

Nous allons vous décrire ici comment se fabriquer soi même des cônes inférieurs qui se fixent à l'intérieur des ressorts arrières et qui permettent aux ressorts de sortir de leur logement et d'y revenir lors de croisement extrêmes.
Ces cônes sont plus faciles à fabriquer que les modèles de cônes se plaçant en haut des ressorts et présentent l'avantage de ne pas faire de bruit lorsque le ressort revient en place.
Ces cônes permettent d'obtenir de très grands débattements de pont lorsqu'ils sont utilisés en complément un kits de suspension.

Outillage Nécessaire
      1 Disqueuse
      1 Poste à Souder
      Clés
Matériaux nécessaires
      Plat de 40X8mm
      Tube de 15 à 16mm de diamètre extérieur (diamètre intérieur de 11 à 12 mm)
      4 boulons de 10X150X40mm de long
      Tube rond de 10 à 12 mm de diamètre
      Tube rond de 150mm de diamètre extérieur (diamètre intérieur de 120mm)

Dans un premier temps, il est nécessaire de fabriquer les deux plaques qui serviront à maintenir le ressort dans son logement supérieur.

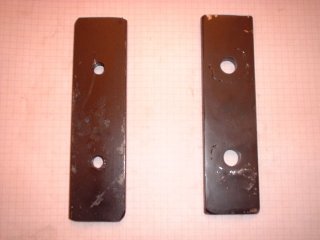

Découper 2 plaques de 15cm de long dans le fer plat de 40X8mm.
Démonter la plaque inférieure d'origine qui solidarise les ressorts aux coupelles.
Cette plaque servira de gabarit pour le perçage des 2 plaques que vous venez de couper.
Percer 1 des 2 plaques à 12mm de diamètre.
Percer l'autre plaque à 8,5mm de diamètre et la tarauder à 10X150.

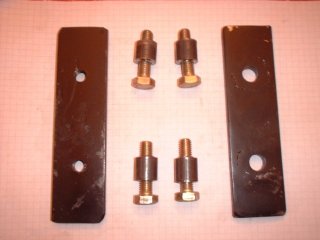

Couper 4 petits morceaux de tube de 1,7 cm de longueur dans le tube de 15mm de diamètre extérieur.


Ces petits morceaux de tube serviront d'entretoise.

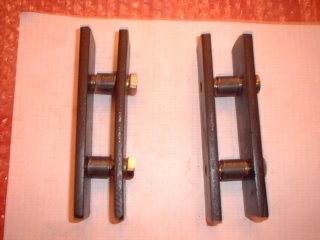

Le ressort arrière est ainsi bloqué entre les deux plaques, boulonnées l'une à l'autre.
Ce montage permet d'empêcher aux ressorts arrières de sortir de leur logement supérieur.

Nous allons maintenant passer à la réalisation des cônes en eux mêmes.

Démonter la flasque inférieure qui est fixée sur le pont et sur laquelle le ressort est posé.
Couper 4 morceaux de tube rond de 10 à 12 mm de diamètre, d'une longueur de 15cm.
Biseauter les extrémités.

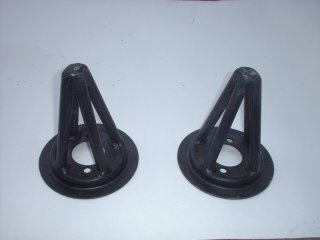

Assembler ces 4 morceaux en cône et les souder ensemble.
Souder le cône sur la flasque.



Pour effectuer des cônes avec des cales de surélévation, démonter la flasque inférieure qui est fixée sur le pont et sur laquelle le ressort est posé.
Couper 4 morceaux de tube rond de 10 à 12 mm de diamètre, d'une longueur de 15cm.
Biseauter les extrémités.
Assembler ces 4 morceaux en cône et les souder ensemble.

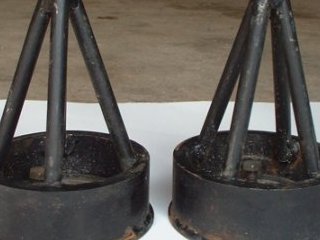

Couper 1 rondelle de 3 ou 5 cm d'épaisseur dans le tube de 150mm de diamètre extérieur.
Souder le cône sur la rondelle et la flasque.

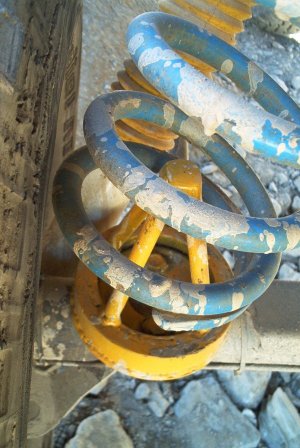

Voici le résultat une fois en place, en débattement de pont maxi.
