Atelier Land-Rover

Tirants de pont AR coudés

Source : www.distri4x4.com

Nous allons vous décrire ici comment se fabriquer soi même des tirants de pont coudés.

Ces tirants de pont coudés permettent d'obtenir de très grands débattements de pont lorsqu'ils sont utilisés en complément d'un kits de suspension.

Outillage Nécessaire
      1 Disqueuse
      1 Poste à Souder
      1 Presse


Matériaux nécessaires
      2 tirants de pont arrière
      cornière de 30X30 de 4mm d'épaisseur (2 morceaux de 56 cm sont nécessaires)

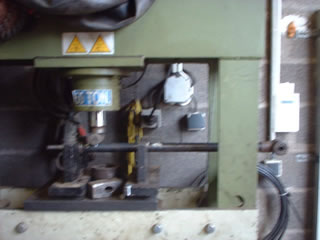

Poser le tirant de pont à plat sous une presse.

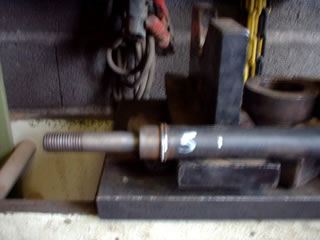

Mesurer 5cm à partir de l'extrémité du tirant de pont comportant la tige filetée c'est à dire l'extrémité coté châssis).

La courbure sera faite à cet endroit

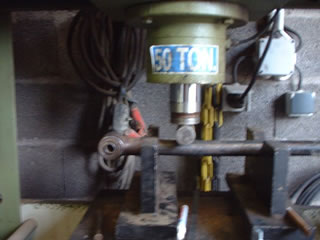

A l'aide de la presse, courber le tirant de pont doucement.

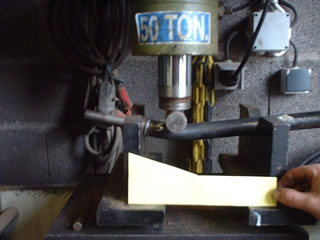

Nous conseillons de courber les tirants de la manière suivante:

Véhicule     Courbure

Defender : 9°
RR et Disco, rehausse de 5 à 7cm : 9°
RR et Disco, rehausse de + de 10cm : 14°

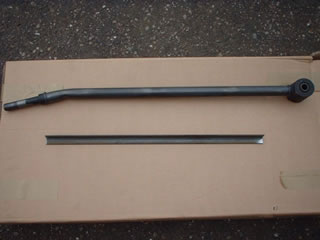

Couper 2 morceaux de cornière de 56 cm chacun.

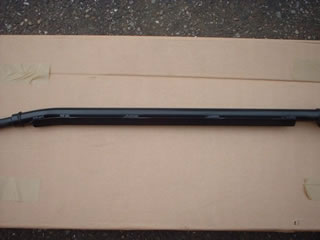

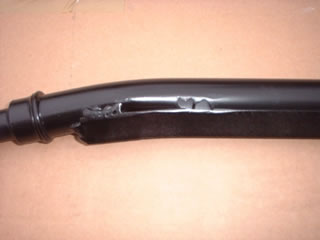

Placer la cornière de renfort le long du tirant,Pointer le renfort à sa place puis souder le renfort... Et voici deux tirants de pont coudé et renforcé prêts à être installés.
