Atelier Land-Rover

Supports d'amortisseurs AR décalés

Source : www.distri4x4.com

Nous allons vous décrire ici comment se fabriquer soi même des supports d'amortisseurs arrières décalés. Ces supports permettent de rabaisser le point d'ancrage supérieur des amortisseurs arrières.

Ces supports permettent d'obtenir de très grands débattements de pont lorsqu'ils sont utilisés en complément un kits de suspension.

Outillage Nécessaire
      1 Disqueuse
      1 Poste à Souder
      Clés


Matériaux nécessaires
      2 supports d'amortisseurs arrières d'origine
      Plaque de tôle de 3mm d'épaisseur

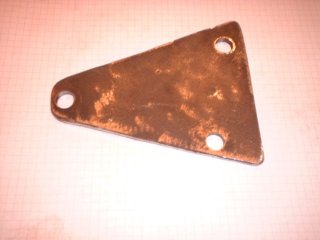

Positionner le support d'amortisseur d'origine sur la plaque de tôle et la couper.
Le support d'origine sert de gabarit pour couper la plaque de tôle.
Préparer une plaque de tôle pour chaque côté.
Percer les 2 plaques de tôle en utilisant les perçages des supports d'origine: les plaques seront boulonnées sur le châssis en utilisant les points de fixation des supports d'origine.

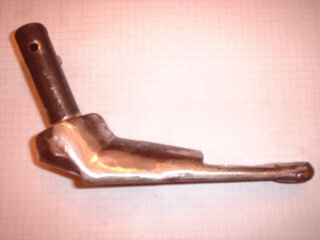

Couper les oreilles du support d'origine.

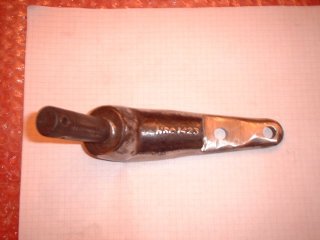

Allonger vers le haut le méplat du support d'origine.Percer un trou entre 3 et 6 cm au dessus du trou inférieur.

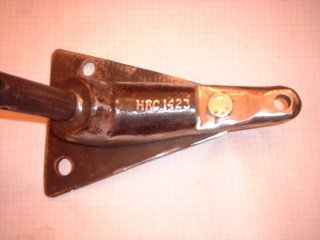

Bien nettoyer le métal du support d'origine.




Positionner le support d'origine sur la plaque en faisant attention de bien le centrer.
Boulonner le support sur la plaque en utilisant le perçage inférieur.

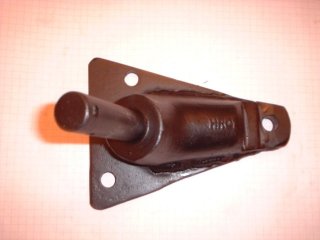

Souder le support sur la plaque puis peindre l'ensemble.

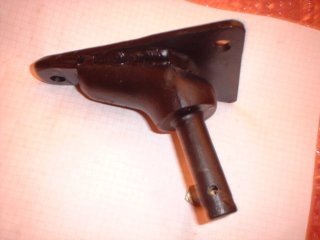

Et voici le résultat :
